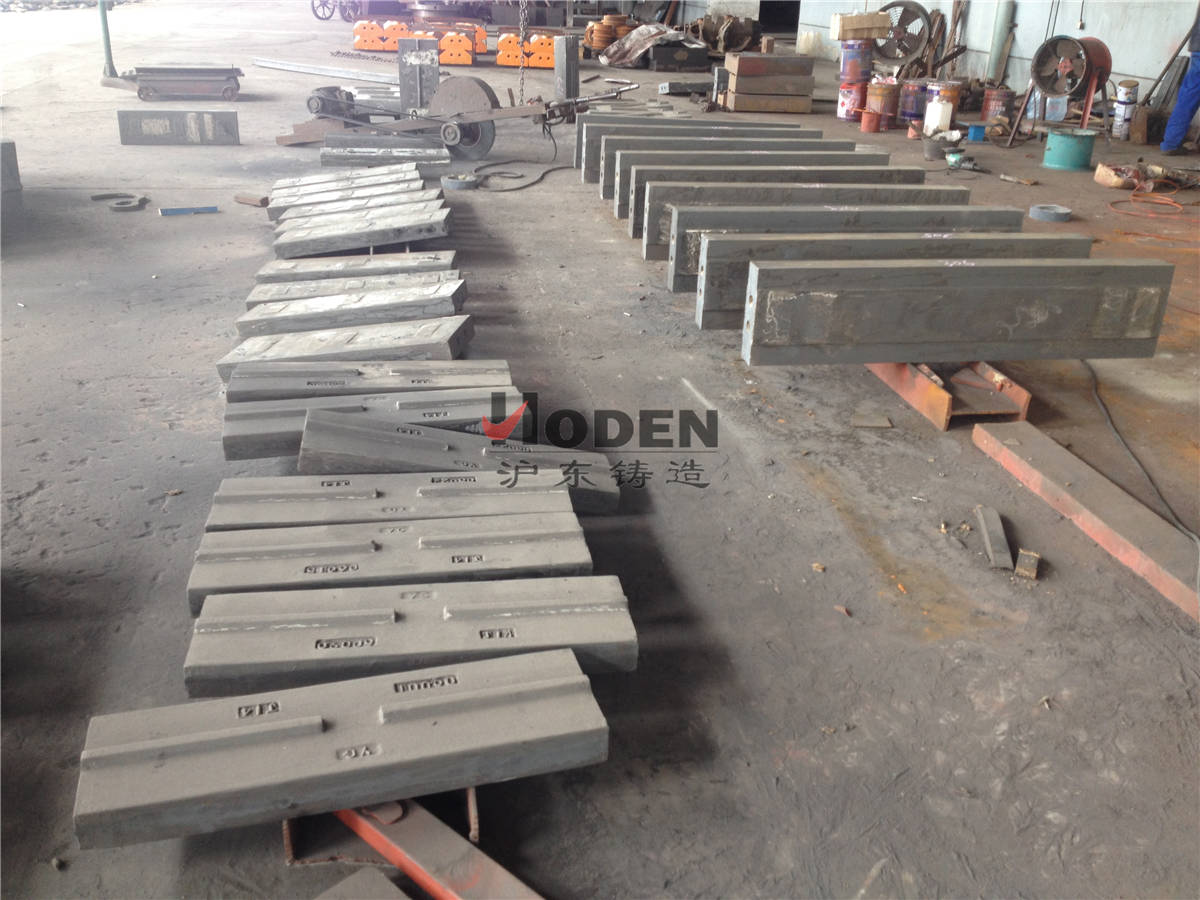

浅谈高铬板锤、耐磨锤头、耐磨板锤等高铬铸铁

产品概况及特性 、耐磨锤头、耐磨等高铬铸铁专用淬火介质为烯类聚合物，供应态为微黄粘稠透明液体，水溶性好，水溶液中溶质的浓度越大，淬火介质的冷却能力越小，当添加一定量母液时，淬火介质的冷却能力比N32#机械油小，可获得风冷与油冷之间的冷却速度，主要用于高铬铸铁的淬火。
其特性为：
1、浓度易测易控，随介质浓度不同，能够得到不同的冷却能力，从而可以根据耐磨钢、高Cr铸铁工件的直径或厚度、成分的变化以及不同的淬火要求，确定淬火液浓度范围满足热处理工艺要求。在适当浓度时，解决风冷有阴暗面，冷却不均的缺点，可获得工件所需要的相对应硬度要求和组织性能。


2、冷却特性稳定，长时间使用不老化，不变质，不发臭、而且抗泡性优良（搅拌基本无泡沫）。 建议浓度 高铬铸铁（耐磨锤头、耐磨板锤等），水中加入15%～25%母液，可获得比空冷、风冷更均匀一致的组织和性能。 介质浓度检测 槽内已配淬火液的浓度，随淬火生产进行，必然发生变化，因此，根据生产量大小情况，定期对浓度进行检测，可每隔三天或一周检测一次，检测仪器为糖量计或冷却特性测试仪，检测得出淬火介质的体积浓度，可以确定是否要加母液或加水稀释，如果原配浓度为20%，测出的体积浓度为17%～23%都是允许的。 注意事项 为使冷却均匀，淬火时应使淬火介质处于搅拌状态。为保证有效浓度，经过一段时间淬火生产后，应对淬火介质浓度进行检测，使淬火介质保持在一定的浓度水平上。 淬火介质的最佳温度范围为10℃～50℃，但可在5℃～70℃范围使用。
