气孔缺陷是铸造生产当中常见问题，也是顽固问题，许多铸造厂生产的铸件长期存10%左右的气孔缺陷件。这给铸造厂造成很大的损失。
怎样解决铸件产生的气孔问题呢？
首先，我们要先弄清楚铸件产生气孔的原因。

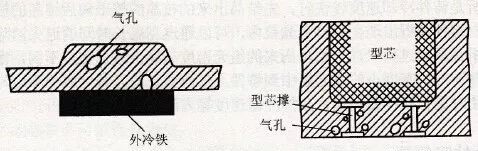

铸件气孔分为析出性气孔、接触性气孔和反应气孔。各种气孔产生的根源不同，解决方法也不同。
今天就给大家重点讲一下析出性气孔的特征和解决方案。
析出性气孔的产生原因与解决措施
我们知道，中频感应炉熔炼当中，铁液面与大气直接接触，铁液会从大气中裹入一定量的气体。而炉料中，也会因为种种原因产生氢气、氮气和氧气。这些气体在高温铁液中以原子形式存在于铁水中。
铁水熔炼完毕，出炉浇入铸型时，铁水在冷却和凝固过程中，因气体溶解度下降，铁液中析出的气体来不及排除，铸件就会因此而产生气孔。这种气孔，我们称之为析出性气孔。
析出性气孔在大型截面上呈大面积分布，而且靠近冒口位置、热节部位及温度较高的区域。
如果气孔比较多，气孔形状还会呈现裂纹状。含气量较多时，气孔较大，形状圆形。
造成析出性气孔的气体主要是氢气，其次是氧气。
铸造熔炼当中，氢气和氧气的来源都在哪里呢？
上文也讲到了铸造熔炼中的气体主要来自大气和炉料。
中频炉熔炼面与大气直接接触，熔炼铁液在电磁的搅动下，会在大气中裹入氧气。这是铁液氧气来源之一。
另外，在熔炼炉料的废钢、废铁、生铁中，如果锈蚀比较严重，因为铁锈为氧化铁，氧化铁高温熔炼当中，氧气被还原至铁水中。
以上，这是铁水中氧气的来源。
氢气的来源主要是潮湿的炉料。
如果铸造老铁们注意，就会发现，空气温度大的地区，如果炉料不进行烘烤，就容易产生析出性气孔。
夏天，雨季时期，铸件出现析出性气孔的几率比其他季节都要高。这就跟炉料潮湿有关。
再则，孕育剂、球化剂，及加入炉内的合金如果含有水分，也会产生氢气。
氢气的来源主要是上面这些方面。
所以，要避免产生析出性气孔，我们就要在源头上进行控制。炉料选择，合金选择时，尽量避免多锈材料。
夏天，或空气湿度高的地区，对炉料和合金进行必要的烘烤。这样就能在源头上杜绝氧气和氢气的来源。
材料上防范是一方面。
除了在材料上面防范，在熔炼过程及浇注过程中，还需要采取其他一些措施，才能杜绝析出性气孔产生。
一、如果铁液含气量高，在熔炼时，就要适当延长铁液高温静置时间，以利于铁液中气体排除。
二、一旦铸件出现析出性气孔，在不更换熔炼材料的前提下，对铁水进行脱气处理，使用稀土或铁水脱气元素，也可以解决掉问题。
三、要避免气孔的产生，在保证铸件不产生抽缩的前提下，尽量提高浇注温度，对消除析出性气孔也非常有利。
材料、合金控制得当，熔炼措施得当，基本上就可杜绝析出性气孔的发生。
不过，除了材料、熔炼工艺外，大比例使用废钢进行铸造生产时，由于铁水是由废钢增碳增硅获得了，这种铁水液态收缩大，结晶温度范围大，这样铁水也容易出现析出性气孔。
因此，在使用大比例废钢熔炼铸件时，如果出现气孔缺陷。一是判断是氮气孔，还是析出性气孔。
如果是析出性气孔，要检测一下铸件的化学成分，看看五大元素与微量元素是否超出铸件允许含量。
如果是氮气孔，则要检查增碳剂的氮含量。
气孔类缺陷，虽然常见，但是很多铸造厂由于缺少正确的应对措施，往往不能很好的解决。
其实解决这类问题，找到原因，才是根本。
希望本文能帮助到铸造同仁。也希望其他师傅有好的治理气孔的措施拿出来与大家一起分享。
