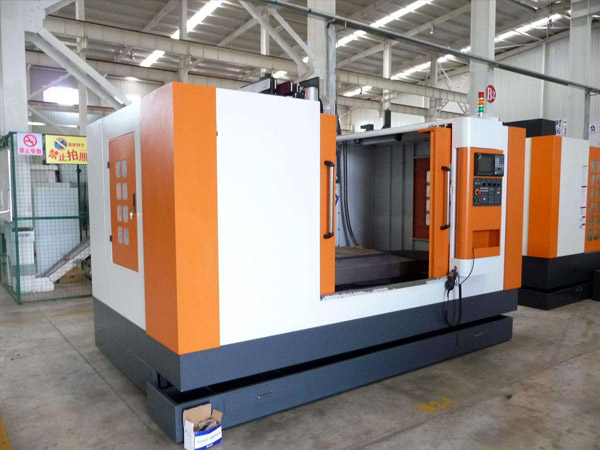

立式加工中心

立式加工中心

立式加工中心是通过竖直布局主轴的结构实现铣削加工的机床。由于主轴竖直布置,刀具沿着主轴方向上下运动,在水平方向沿着工件顶端运动。

 产品咨询        +86-13501752533

详情介绍

   立式加工中心是通过竖直布局主轴的结构实现铣削加工的机床。由于主轴竖直布置,刀具沿着主轴方向上下运动,在水平方向沿着工件顶端运动。

   机器特点

   1、立式加工中心工作台结构为高刚性轻量化设计并经由欧洲结构分析团队作完整验证,立式加工中心进给速度上限高可达60m/min,符合高速加工及高质量的模具曲面之需求。
   2、立式加工中心工作台立柱、滑座、横梁、鞍座、头部等关键零组件材料均采用构造用钢,为了防范各零组件于结构焊接后产生变形,皆已施作弛力退火处理,藉以消除内应力,避免结构件后变形和翘曲。立式加工中心零组件结构经过计算机有限元素分析验证及结构设计优化,达到高刚性轻量化之结构设计。
   3、立式加工中心工作台采用米汉纳铸件,组织稳定,可永远保持质量。铸件经过计算分析,合理的结构强度及加强肋搭配,具有极高承载能力。立式加工中心工作台直接固定在地基上,加工效能不会因工件重量造成影响。立式加工中心铸件结构采用一体成型技术,工作台具有高刚性、高强度,并能确保机器长期的稳定性和高精度。
   4、立式加工中心鞍座采重负荷全支撑设计、结构坚实,可确保加工时之重切削负荷能力。
   5、立式加工中心头部内侧以加强肋强化头部结构,头部与鞍座接触长度比率优化设计,可提供主轴稳固支撑。
立式加工中心
   调试步骤

   1、按说明书的要求给立式加工中心的各个润滑点加油,给液压油箱灌入合乎要求的液压油,接通气源。
   2、给立式加工中心通电,各部件分别供电或各部件一次通电试验后,再全面供电.观察各部件有无报警、手动各部件观察是否正常,各安全装置是否起作用.使机床的各个环节都能操作和运动起来。
   3、灌浆。立式加工中心初步运转后,粗调机床的几何精度,调整经过拆装的主要运动部件和主机的相对位置。将机械手、刀库、交换工作台、位置找正等。这些工作做好后,即可用快干水泥灌死主机和各附件的地脚螺栓,将各地脚螺栓预留孔灌平。
   4、调试。准备好各种检测工具,如精密水平仪、标准方尺、平行方管等。
   5、精调机床的水平,使立式加工中心的几何精度达到允许误差的范围内,采用多点垫支撑,在自由状态下将床身调成水平,保证床身调整后的稳定性。
   6、用手动操纵方式调整机械手相对于主轴的位置,使用调整心棒。安装较大重量刀柄时,要进行多次刀库到主轴位置的自动交换,做到准确无误,不撞击。
   7、将立式加工中心的工作台运动到交换位置,调整托盘站与交换工作台的相对位置,达到工作台自动交换动作平稳,并安装工作台较大负载,进行多次交换。
   8、检查数控系统和可编程控制器PLC装置的设定参数是否符合随机资料中的规定数据,然后试验各主要操作功能、安全措施、常用指令的执行情况等。
立式加工中心
   维护方法

   一、立式加工中心防高温
   除了惯例降温方法外,关于一些特别的机床,还需配备一些专门的降温设备。这时候可实施部分降温方案。如在加工中心邻近加装空调、电扇,配备冷风机和冷水机等。别的一些装有制冷机的机床需求重新设置制冷机温度,以到达加工规范。
      在这里要着重,机床环境降温文机床内部降温要并重。在实践操作中有一些机床运用厂家往往以为给机床进行独自降温就能够,这种主意是错误的。事实上,环境温度和机床温度不统一会带来严重危害。机床内部温度低而环境温度高,如慢走丝这类在作业液中进行加工的机床就极易发生许多水凝气,导致零部件生锈。别的,冷凝水混入作业液中,也会影响加工成果。
   二、立式加工中心防潮
   立式加工中心防潮分两步,一步是机床外部防潮,一步是机床内部防潮。
   1.机床外部防潮首要便是打造一个湿度合理的大环境。一般,常用的降温方案都能到达必定的除湿效果。但如果湿度还是较高,那就需求别的配备专业除湿设备,如除湿机。车间作业人员平常需求留意紧锁仓库和车间的门、窗,特别是封闭朝南和东南(上风口)的,阻止湿气进入室内。
   2.机床的内部防潮要点在于查看和维护。包含液、油类(机油、切削液、冷却液等)的查看替换;电网、衔接线、电路元件的查看,各类体系、排气扇的尘埃堆集状况查看等。在维护方面,机床能够经过运转来到达防潮的意图。如在数控车床闲置不用时,经常给数控体系通电,在机床锁住的状况下,将其空运转。在空气湿度较大的梅雨季节天天通电,运用电器元件自身发热驱走数控柜内的潮气,以保证电子部件的功用安稳牢靠。总之,多留意查看机床易受湿润空气影响的部位,提前做好替换和整理作业。
