跟着工业技能的开展,龙门铸造的质量直接影响着产品的质量,因而,铸造在机械制造业中占有重要的方位。

 产品咨询        +86-13501752533

详情介绍

   跟着工业技能的开展,龙门铸造的质量直接影响着产品的质量,因而,铸造在机械制造业中占有重要的方位。

   产品特点

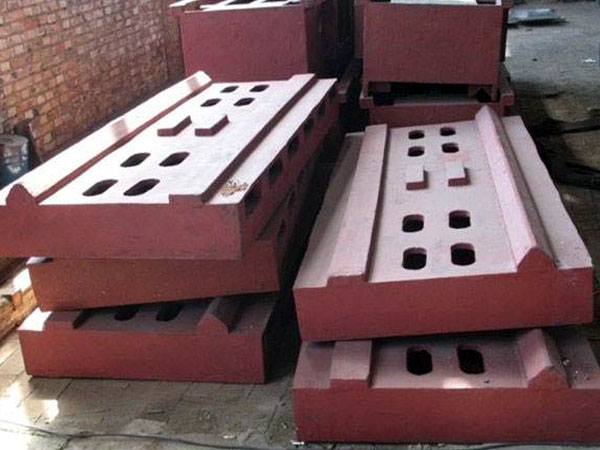

   抗拉强度:≥250N/mm2硬度:HB=190~240铸件符合HT250的化学成分标准和达到机械性能试验的标准。龙门铣床身铸件铸造时分成两节来铸,粗加工时也可分两次进行,但精加工时,可把它们连接到一起,利用本厂3.2*16米的龙门刨床整体加工,保证了16米床身整体的直线度和机床床身的加工精度。
龙门铸造
   工艺流程

   一、铸造毛坯不得有砂眼,气孔,缩松,裂纹等铸造缺陷。
   二、 铸件 需要进行退火处理,俗称二次回火。
   三、进行杂物清理,把废砂等杂物清理干净。
   四、 铸件 表面要喷防锈漆(根据客户要求选择)。
   五、未注铸造倒角半径R10。
龙门铸造
   结构组成

   龙门铣床由门式框架、床身工作台和电气控制系统构成。
   门式框架由立柱和顶梁构成,中间还有横梁。横梁可沿两立柱导轨作升降运动。横梁上有1~2个带垂直主轴的铣头,可沿横梁导轨作横向运动。两立柱上还可分别安装一个带有水平主轴的铣头,它可沿立柱导轨作升降运动。这些铣头可同时加工几个表面。每个铣头都具有单独的电动机(功率可达150千瓦)、变速机构、操纵机构和主轴部件等。
   卧式长床身上架设有可移动的工作台,并覆有护罩。加工时,工件安装在工作台上并随之作纵向进给运动。
   龙门铣床还有一些变型以适应不同的加工对象。
   ①龙门镗铣床:横梁上装有可铣可镗的铣镗头,其主轴(套筒或滑枕)能作轴向机动进给并有运动微调装置,微调速度可低至5毫米/分。可进行镗孔及铣削作业。
   ②龙门钻铣床:横梁上装有动力头,通过接杆装钻头或铣刀,可完成钻孔及铣削作业。
   龙门铣床床身上装设有X轴导轨,龙门铣床工作台跨越紧固在该床身上。工作台上方活动跨越架设有龙门架,龙门架还包括有:龙门架拖板,龙门架拖板活动夹持于该X轴导轨上。Z轴导轨,装设于龙门架上。横梁,该横梁装设有一Z轴拖板,横梁通过该Z轴拖板而活动夹持于该Z轴导轨上,横梁上还装设有Y轴导轨。铣削装置,龙门铣床铣削装置活动装设于该Y轴导轨上,使该龙门架在数控电路控制系统的控制下,作X、Y、Z三轴的立体空间铣削加工。该数控龙门铣床具有高精度的铣、钻、镗、削等操作。
